エーデルをはじめよう！　− Web編 −

　　メニューバーの［ファイル］には、印刷をおこなう３つのコマンドがあります。

　　　このコマンドでは、現在開いているファイルを点字印刷します。従って、単独の点図を印刷したい
　　場合はその ＥＤＬファイルを、EdelBook を印刷したい場合はその ＥＢＫファイルを、まず開いて
　　ください。

　　　次に、メニューバーの［ファイル］ → ［現ＥＤＬ図／ＥｄｅｌＢｏｏｋの点字印刷］を
　　クリックすると、「点字印刷」ダイアログボックスが開きます。必要なら各種設定の変更をして、
　　「印刷開始」ボタンをクリックすると、印刷が始まります。もちろん、点字プリンタが接続され、
　　準備ＯＫである必要があります。
　　　なお、両面印刷用のデータの場合、途中で用紙を裏返してセットし直す必要があります。

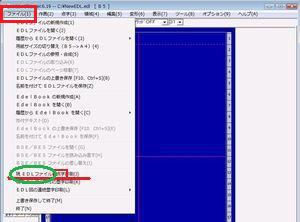

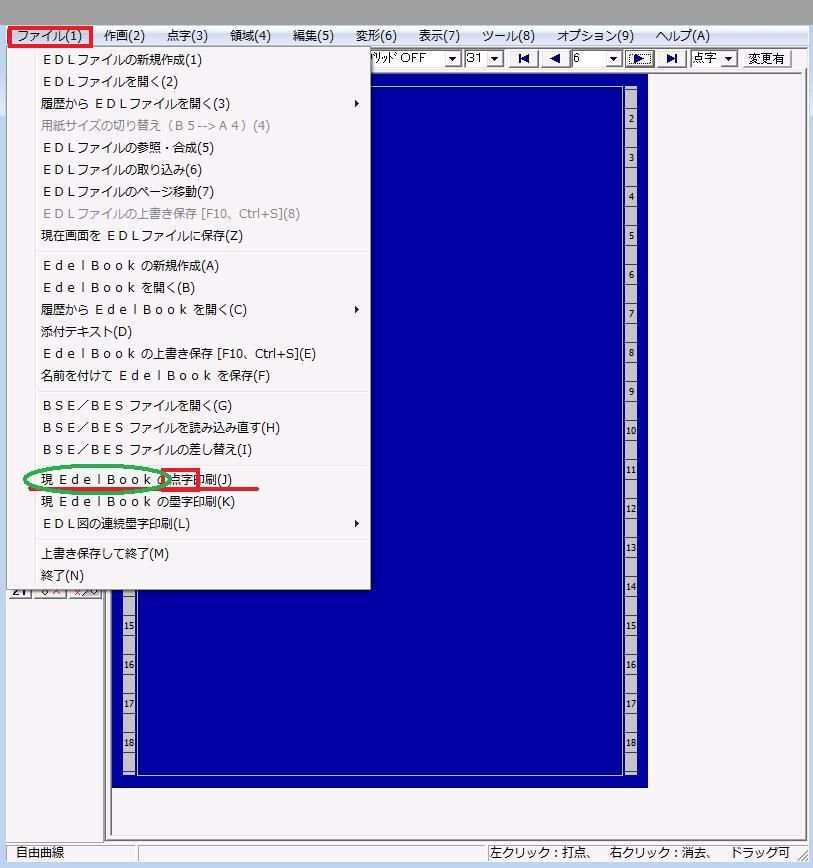

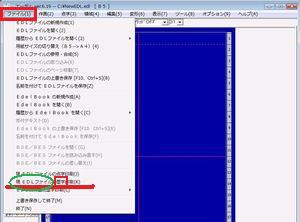

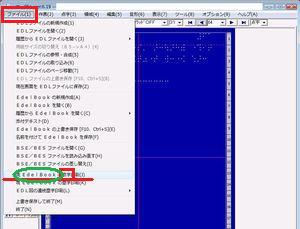

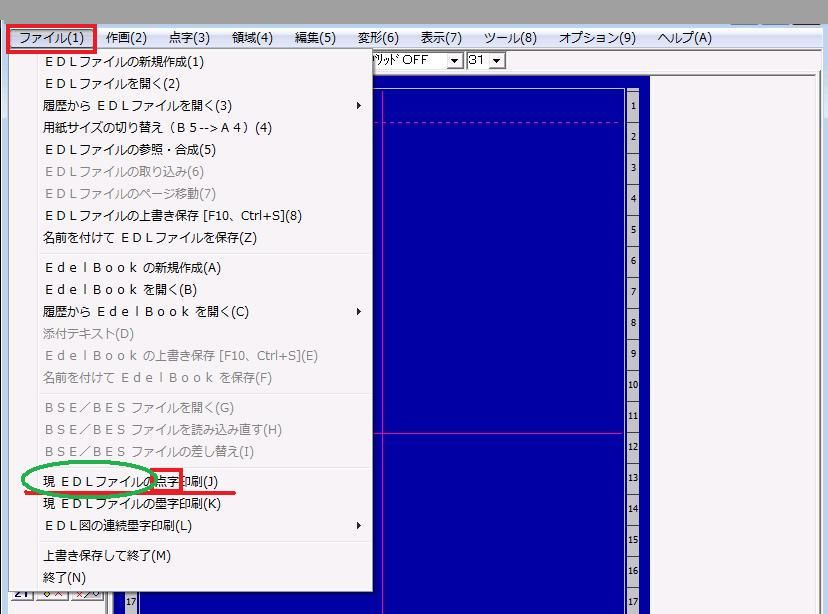

EDLファイルを開いているときのメニュー ［ファイル］ → ［現ＥＤＬファイルの点字印刷］	EBKファイルを開いているときのメニュー ［ファイル］ → ［現ＥｄｌＢｏｏｋファイルの点字印刷］

　

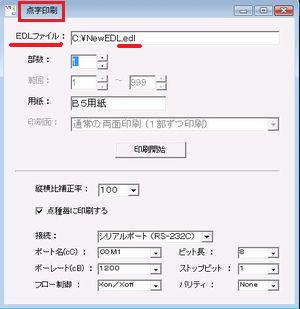

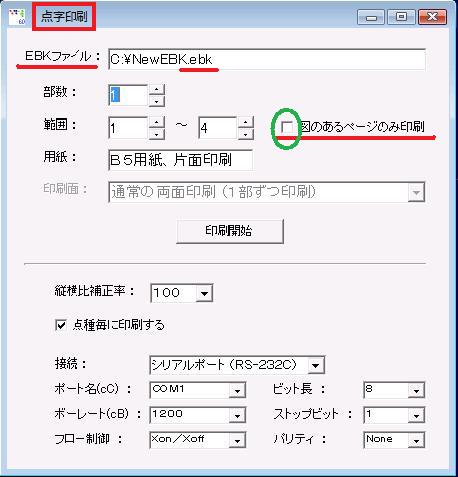

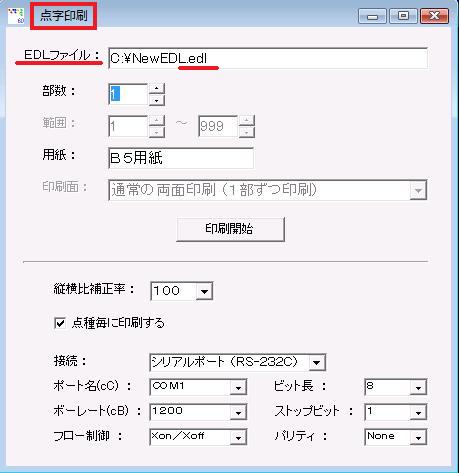

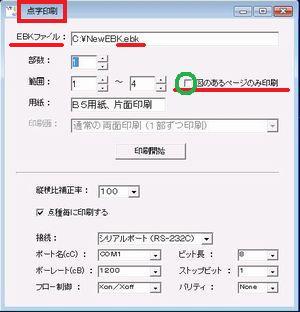

EDLファイル選択時の、 点字印刷のダイアログボックス。	EBKファイル選択時の、 点字印刷のダイアログボックス。 「図のあるページのみ印刷」にチェックを入れると、 指定範囲の　「図のあるページのみ」を その図が含まれる「点字文書と一緒に」印刷する。 チェックを入れなければ、 指定した範囲の「図だけ」を全部印刷する。

　　　印刷部数の他に、次のような設定項目があります。

　　　◎ 印刷範囲　：　ＥＢＫファイルを印刷する場合のみ有効になります。ＥＢＫファイルを印刷
　　　　　　　するとき、「図のあるページのみ印刷」をチェックすると、この印刷範囲の内、図のある
　　　　　　　ページのみの文章とＥＤＬ図を印刷します。

　　　◎ 印刷面　：　これは 両面印刷用の文章データをもつ ＥＢＫファイルを印刷する場合のみ有効
　　　　　　　になります。次の選択肢があります。

　通常の両面印刷（１部ずつ印刷） -- まず表面を印刷し、用紙を裏返してセットする
　　　　　　　ように促してから裏面を印刷します。複数部数を印刷するときはこれを
　　　　　　　繰り返します。

　通常の両面印刷（表面の連続 → 裏面の連続） -- まず指定された部数分表面を
　　　　　　　連続して印刷し、次に同じ部数分裏面を連続して印刷します。このとき、表面
　　　　　　　と裏面の対応がずれないようにしています。

　表面のみ印刷 -- 表面、つまり、奇数番目のページのみを印刷します。これを裏返して
　　　　　　　セットし、「裏面のみ印刷」すれば両面印刷できます。

　裏面のみ印刷 -- 裏面、つまり、偶数番目のページのみを印刷します。

　表も裏もページ番号順に片面に印刷 -- 表・裏の区別をせず、片面印刷用データと同じ
　　　　　　　ように、ページ番号順に印刷します。

　　　◎ 縦横比補正率　：　ＥＳＡ７２１ のプロッター機能による打点のピッチが縦と横でわずかに
　　　　　　　異なるため、例えば、エーデルで描いた円は、そのままでは横長の楕円になってしまい
　　　　　　　ます。そのため、打点位置を補正する必要があるのですが、ここで １００ を指定すると
　　　　　　　この補正が １００％おこなわれます。ＴＥＮ-１００ も、打点ピッチは ＥＳＡ７２１と
　　　　　　　同じであるため、１００ の設定が適切です。従って、この「縦横比補正率」はデフォルト
　　　　　　　の １００ のまま変更しないでください。

　　　◎ 点種毎の印刷　：　「点種毎に印刷する」にチェックが入っている場合、１ページの点図を
　　　　　　　点種別に分けて印刷するので、ひとつの点種を印刷する毎に用紙を巻き戻すことになり
　　　　　　　ます。これにチェックが入っていない場合は、１パスで全点種を印刷するので、用紙の
　　　　　　　巻き戻しは文章を印刷した後の１回だけになりますが、頻繁にプリンタヘッドの切り替え
　　　　　　　があるため、点の位置がずれることがあります。そのため、ここにチェックを入れ、
　　　　　　　「点種毎に印刷する」方をデフォルトとしています。このままにしておくことをお勧め
　　　　　　　します。

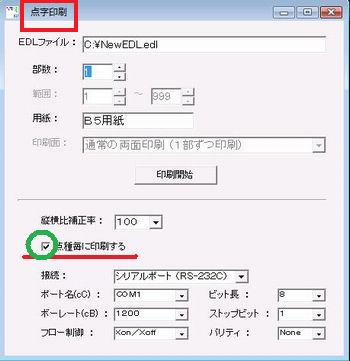

初期設定（デフォルト）： 「点種ごとに印刷する」にチェックが入っている。 このままがお勧め。 ESA721で図を印刷する時は、フタを開けておく。

　　　◎ 接続　：　パソコンとの接続は「シリアルポート（ＲＳ-２３２Ｃ）」に限っていますので、
　　　　　　　この設定は変更できません。

　　　◎ ポート名　：　点字プリンタを接続しているシリアルポートの名前です。「ＣＯＭ１」から
　　　　　　　「ＣＯＭ５」のどれかを選んでください。ＵＳＢシリアル変換ケーブルを使う場合も同じ
　　　　　　　です。（ＵＳＢシリアル変換ケーブルのドライバをインストールすると、ＣＯＭ番号が
　　　　　　　割り当てられます。）どの番号に接続しているか分からない場合は、番号を順番に変えて
　　　　　　　試してみればいいでしょう。

　　　◎ ボーレート　：　データの送出速度にあたる値です。Ｎｅｗ ＥＳＡ７２１ の設定に合わせて
　　　　　　　ください。

　　　◎ フロー制御、 ビット長、 ストップビット、 パリティ　：　これらは、データの送受信に
　　　　　　　関わるいろいろな設定です。すべて以下のデフォルト値にしておいてください。

　　　　　　　　フロー制御＝Xon／Xoff、　ビット長＝８、　ストップビット＝１、　パリティ＝None

　　　なお、用紙サイズに応じて点字用紙の掛け替えと点字プリンタの設定の変更が必要になる場合が
　　あります。（点字プリンタ ＥＳＡ７２１の場合は、ディップスイッチ ＳＷ３ を、用紙が Ｂ５の
　　場合は ３番のみ、Ａ４の場合は ７番のみオンにしてください。）

ページの先頭：目次に戻る

　→　関連ページ　（描画例（１）３．）　へ

　　　このコマンドでは、ＥＤＬファイルの点図、及び、ＥＢＫファイルの点字文章と点図を通常の
　　プリンタを使って墨字印刷します。文章の点字は中点、図は 大、中、小点それぞれの大きさの黒丸
　　で印刷されます。
　　　墨字印刷は、点字印刷前の図のチェックなどに有効です。また、墨字印刷してできたものは、
　　立体コピーなど原図として使うこともできます。

　　 　　　このコマンドを指定すると、「墨字印刷」ダイアログボックスが出ます。墨字印刷では
　　多くのオプションがありますので、ここでそれらを確認・設定の上、「印刷開始」ボタンをクリック
　　すると、印刷が始まります。　

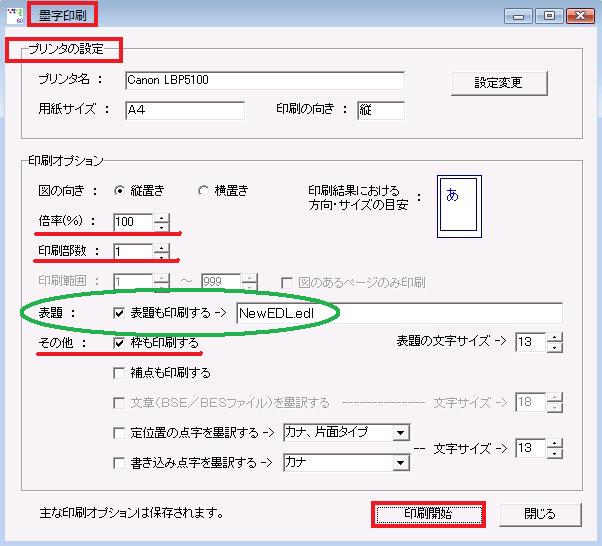

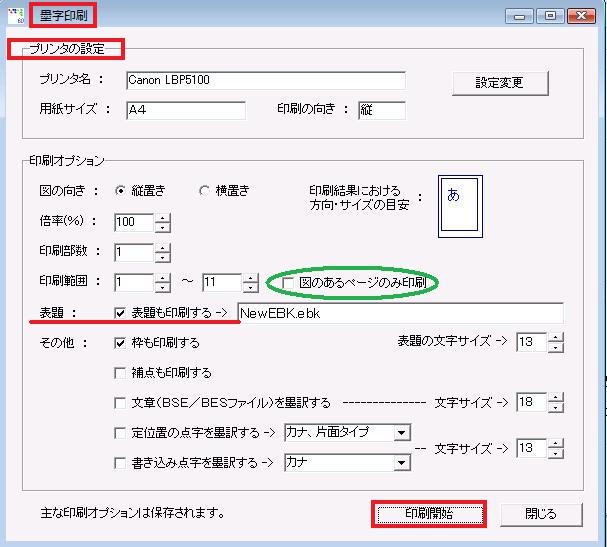

EDLファイルを開いているときのメニュー。 ［ファイル］ → ［現ＥＤＬファイルの墨字印刷］。	EDLファイルを開いているときの 墨字印刷のダイアログボックス。 「表題」は、ファイル名とは別にすることも可能。

　

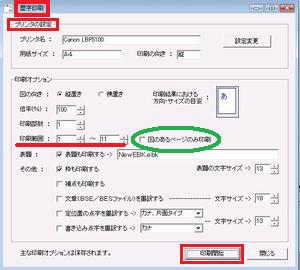

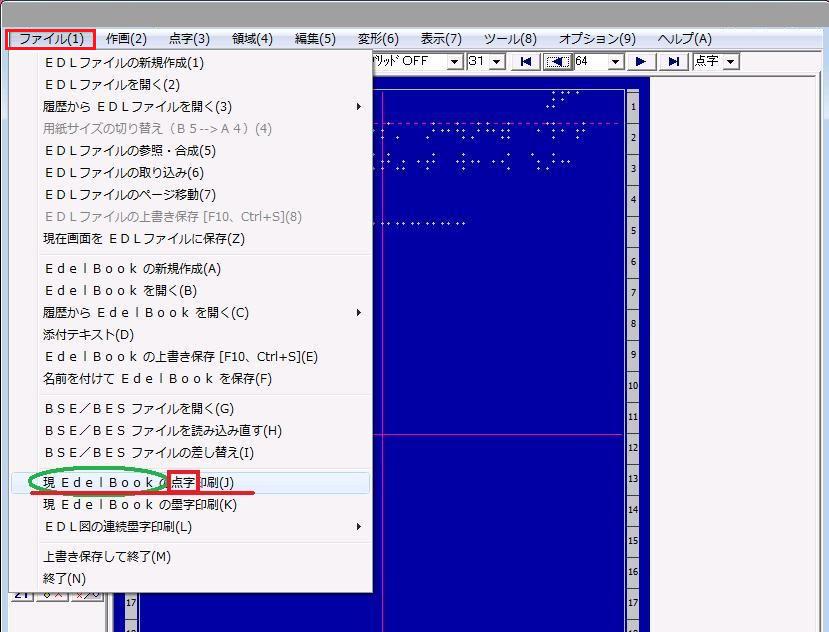

EBKファイルを開いているときのメニュー。 ［ファイル］ → ［現ＥｄｅｌＢｏｏｋの墨字印刷］。	EBKファイルを開いているときの 墨字印刷のダイアログボックス。 「図のあるページの印刷」のチェックについては前出。

　　　オプションには、用紙のサイズ、用紙の向き、図の向き、印刷倍率、印刷部数、表題を付けるか
　　どうか、表題を付けるとすれば何と書くか、表題の文字サイズ、枠や補点も印刷するかどうか、点字
　　を墨訳するかどうか、墨訳するとすればそのタイプと文字サイズ、さらに、ＥＢＫファイルについて
　　は、印刷範囲、及び、図のあるページのみ印刷するかどうかがあります。

　　　この内、用紙の向きと図の向きとの関係がわかりにくいと思われますが、これについては印刷結果の目安が、
　　印刷サイズとともに図示されますので、それを見て決めてください。
　　　表題としてデフォルトでファイル名が表示されますが、任意のタイトルに書き替えることができます。

ページの先頭：目次に戻る

　　　このメニューには、「フォルダから」と「ＥＢＫファイルから」の２つのサブメニューがあります。

　　　「フォルダから」では、ひとつのフォルダから複数のＥＤＬファイルを指定し、それらを連続的に
　　墨字印刷することができます。
　　　「ＥＤＬファイルフォルダの選択」ダイアログボックスで、ひとつのフォルダ、または、ひとつの
　　ＥＤＬファイルを指定すると、そのフォルダ内の全ＥＤＬファイルをサムネイル表示します。

　　　「ＥＢＫファイルから」では、ひとつのＥＢＫファイルの中に含まれているすべてのＥＤＬ図から
　　複数のＥＤＬ図を指定し、それらを連続的に墨字印刷することができます。
　　　「ＥＢＫファイルの選択」ダイアログボックスでひとつのＥＢＫファイルを指定すると、そこに含まれている
　　　全ＥＤＬ図をサムネイル表示します。

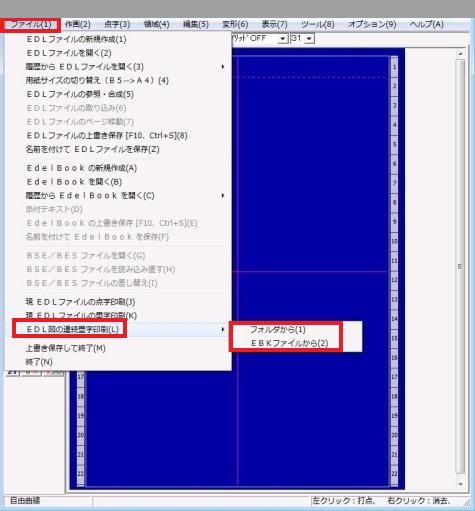

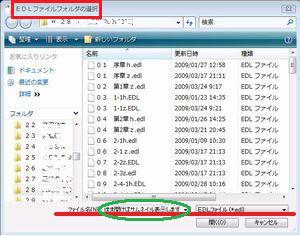

[EDL図の連続墨字印刷]を選択したところ。 サブメニュー　[フォルダから]、および [EBKファイルから]　がみえる。	[フォルダから]を選択し、 [EDLファイルフォルダの選択]の ダイアログボックスが開いたところ。 「このまま開けばサムネイル表示します」と、ある。

　　　「フォルダから」でも「ＥＢＫファイルから」でも、サムネイル表示されている中から墨字印刷したい
　　ＥＤＬ図をクリックすると、「Ｐ」の表示が出て、墨字印刷する対象としてリストされます。
　　「すべて選択」のボタンもあります。
　　　リストされたＥＤＬ図を再度クリックすると、墨字印刷のリストから解除されます。

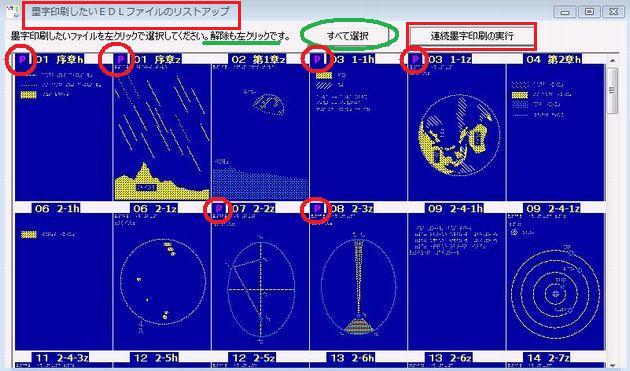

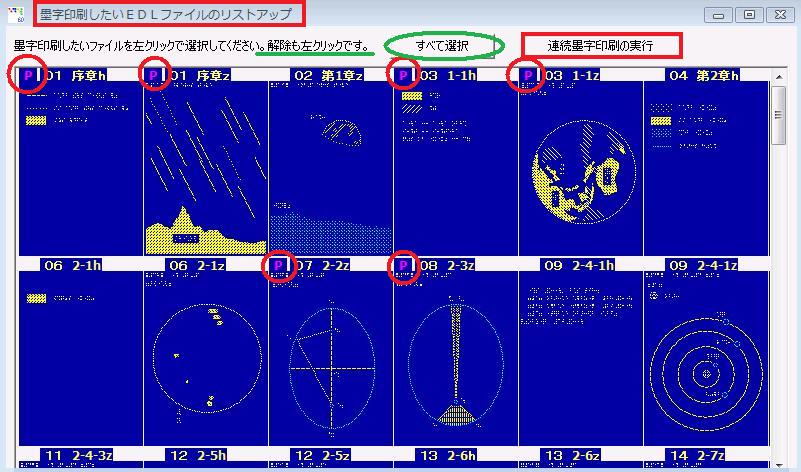

サムネイル表示したところ。 墨字印刷したい図の上で左クリックすると、選択した図の左上に、ピンク色で「P」「が表示される。 全部印刷する場合は、[全て選択]をクリック。選択を完了したら、[連続墨字印刷の実行]をクリック。

　　　次に「連続墨字印刷の実行」ボタンをクリックすると、「墨字印刷」の設定ダイアログボックスが
　　現れますので、ここで必要な設定をして「印刷開始」をクリックすると墨字印刷が実行されます。
　　ただし、印刷倍率はデフォルト（以前の設定）が使われ、変更できません。表題も、各ファイル名が
　　印刷されるというデフォルトが適用され、変更できません。
　　　その他のオプションについては、ここでの設定がすべてのＥＤＬ図の印刷に適用されます。

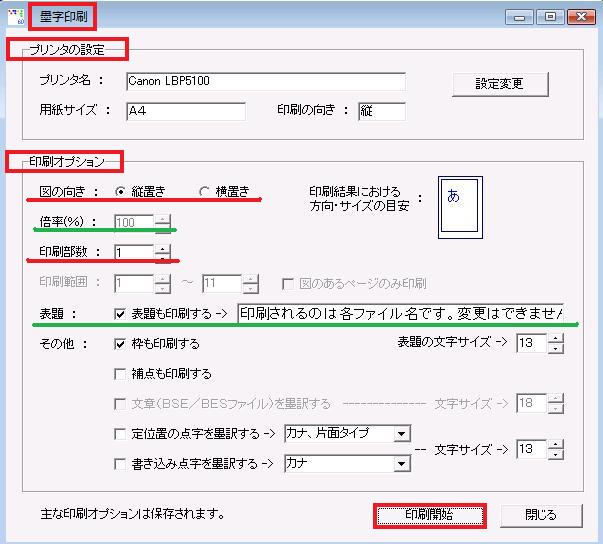

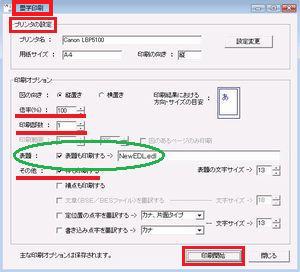

部数などを入力し、[印刷開始]ボタンを押して実行する。 印刷倍率、表題はここでは変更不可。

　　　なお、連続墨字印刷が実行されると、エーデル起動直後と同じ状態になり、作図領域はクリアーされ、
　　単独ＥＤＬファイルを編集するモードになります。従って、連続墨字印刷を実行する前に編集中のデー
　　タがある場合は保存しておいてください。
