エーデルをはじめよう！　− Web編 −

　　　下絵として使える画像ファイルはビットマップ（拡張子 .bmp） か JPEG（拡張子が .jpeg また
　　は .jpg）です。前もってこの画像ファイルを準備する必要があります。画像ファイルはサイズが
　　大きいことがありますが、あまり大きいと問題が発生する場合がありますので、できるだけサイズ
　　を落としておいてください。

　　　画像ファイルを読み込むと、プレビュー処理のときに、画像の必要部分を切り取り、それを拡大
　　・縮小できます。そのときの倍率は ３０〜２００％です。作図領域一杯に貼り付けられる画像の
　　大きさは、Ｂ５用紙 480 × 684 ピクセル、Ａ４用紙 600 × 745 ピクセルです。Ａ４を越える大きさ
　 の画像を使ってもはみ出し部分は使えませんが、Ｂ５の作図をするときに、Ａ４領域まではみ出し
　　た下絵を使うことは差し支えなく、便利な場合もあります。

　参考 ：
　　　画像は画面上に画素（点）の集まりとして表示され、各画素をどんな色に表示するかを
　　　指定する情報の集まりが画像データです。この画素のことをピクセルと呼びます。
　　　各画素の表わす色は赤、緑、青３色の成分の配分で決まるようになっています。
　　　フルカラーの場合、各成分毎に２５６段階に変化させられます。

　　　下絵画像を貼り付けるには、まず、メニューバーの［表示］　→　［下絵（画像）］　→　［開始］を
　　指定します。すると、「下絵画像の読み込み」ダイアログボックスが出るので、「開く」ボタンを
　　クリックし、「画像ファイルのオープン」ダイアログボックスで画像のファイルを選ぶと、画像が
　　表示されて、タイトルバーには画像のファイル名とサイズ（縦 × 横のピクセル値）が表示されます。
　　　ただ、その前に、画像の大きさや、画像を貼り付ける場所を決める目印を作図領域に「補」点
　　などで描いておく（たとえば「補」点で長方形を描く）と、後述のプレビューで大きさや位置を
　　決めるのに便利です。

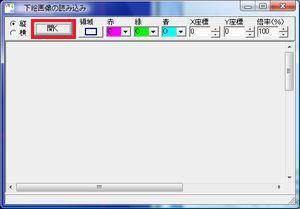

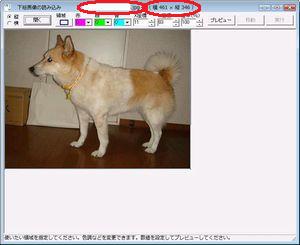

「下絵画像の取り込み」ダイアログボックス。	下絵を取り込んだところ。 元の画像によって、 大きさ・色の濃さの調整が必要。 　　　→ 下記、プレビューの各種設定を参照。

　　　画像が読み込まれると「プレビュー」ボタンが明示されるので、以下に説明する各種の指定を
　　した後、このボタンをクリックします。すると、指定した加工処理が行われて、作図領域に画像を
　　貼り付けた状態のプレビュー画面が表示されます。（まだ実際に作図領域に貼り付けられたのでは
　　ありません。）そして、「移動」、「実行」ボタンが明示されます。
　　　プレビューは設定を変えて何回でもやり直せますが、少し時間がかかります。

　　　さて、プレビューでの各種指定というのは次の５項目です。なお、メニューバーの［オプション］
　　　→　［画面］で「下絵（画像）の設定値を継承する」がチェックされているときは、以下の５項目の
　　初期値が前回の最後の値になっています。

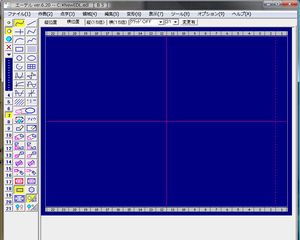

1. 縦横指定

　縦画面として画像を貼り付けるか、横画面として画像を貼り付けるかを、「縦」、「横」の
ラジオボタンで指定します。この指定に従って作図領域の向きも変更されます。

2. 領域の指定

　「領域」ボタンをクリックすると、読み込んだ画像の中で下絵として使用したい部分を
長方形枠で指定できる状態になります。長方形の作図と同様の操作で長方形枠を指定して
ください。
プレビュー時 には、その領域が切り取られて処理されます。
　オプションで「設定値を継承する」を指定していない場合、何もしなければ、初期値として
画像全域が指定されます。

3. 色の変更

　下絵は、画像を貼り付けて、その上に点を描き込んで作図するのが目的なので、
描き込んだ大、中、小点が見にくいと作業しにくくなります。従って、画像にもよりますが、
一般にカラー画像は色を変えた方がよいでしょう。

　色の変更は、「赤」「緑」「青」の欄の数値で変更量を指定して行います。各色に −５ から
＋５ までの値を指定でき、すべて「０」の場合に原画像の色彩が保たれます。マイナスの値を 大きくすると、その色が弱く（暗く）なり、プラスの値を大きくすると、その色が強く（明るく）
なります。３色を同じ値でマイナスにしていくと、次第に暗い画像に変更され、プラスにすると明るい（淡い）画像になります。

　作図の点の色は作図領域の背景色に対して見易い色となっているのが普通でしょうから、
下絵を背景色と似た色にすると描き込んだ点がを見易くなるでしょう。

　一例として、作図領域の背景に濃紺、点に黄、白、水色を使っている（デフォールトの色）場合には、赤を −４、緑を ０、青を ＋２ 程度にすると、画像が紺系色の濃淡で表わされ、見易い下絵が得られます。
　また、３色をすべて −３ 程度にすると、全般に黒っぽく、白地は灰色になります。

4. 拡大・縮小

　画像のサイズは ３０％ から ２００％ まで縮小／拡大できます。倍率は「倍率（％）」欄で
パーセントの数値を設定します。ボタンでは設定値が １０％間隔で変化しますから、
更に細かい指定値が必要なときは、半角数字を書き込んで修正してください。
　なお、プレビュー処理後にサイズだけを変更することもできます。

5. 位置指定

　作図領域の中でどこに下絵を表示するかを「Ｘ座標」と「Ｙ座標」欄に作図領域の座標値で
指定します。この値は、画像の左上角を作図領域のその位置にもっていくということです。
従って、縦位置なら X=0、Y=0、横位置なら X=0、Y=683 が、作図領域の左上を使う場合の指定になります。

　座標値はマイナスを指定することもできます。その場合は縦位置でいえば、作図領域の左、または、上側の枠外に画像の左上角を置くように指定したことになります。マイナスの
領域に入った部分の画像は当然隠れます。

　座標値をボタンで調節すると値が２０間隔で変化しますから、更に細かい指定値が
必要なときは半角数字で書き込んでください。

　なお、プレビュー処理後に位置だけを変更するには、位置の座標値を変更して
「移動」ボタンをクリックすれば、即時に移動だけが行われます。

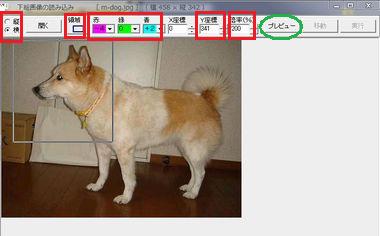

下絵画像の取り込みのための設定をしたところ。 　　　縦横指定を「横」に、 　　　[領域ボタン]を押し、領域を長方形枠で指定（犬の顔の部分）、 　　　色の変更は、赤：−４，緑：０、青：＋２に設定、 　　　位置指定の座標値を、Y座標欄に 341 を入力、 　　　拡大/縮小の倍率： 200％ に設定。 設定が済んだら[プレビュー]ボタンを押す。

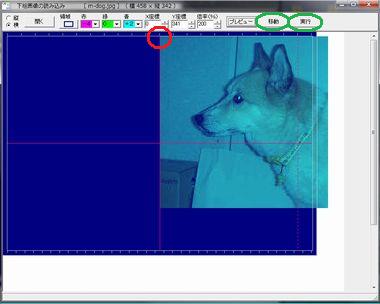

[プレビュー]ボタンを押して、現れた画面。 　　マニュアルにある数値をそのまま入力し、 　　デフォルトの背景色に合わせた色の指定をした。 　　[移動] と [実行] のボタンもみえる。 　　右に寄りすぎているので、図の左上隅の位置　を指定し直す。

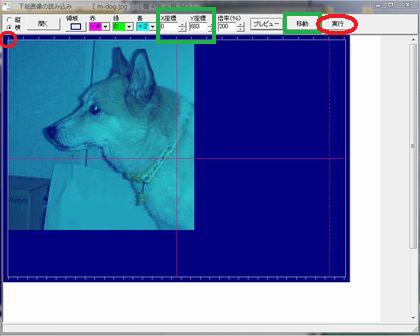

【移動の方法-1】 X、Yの座標値をそれぞれ入力し、[移動]ボタンを押して、 画像の取り込み位置を指定し直したところ。 　　マウスで画面の左上隅の位置（座標　0，683）をクリックしても 　　同様のことができる。（→ 【移動の方法-2】へ）

　　　プレビューでは、作図領域の中に下絵が表示されている状態を見ることができます。それを見て
　　変更が必要なら、各設定を変更して、再び「プレビュー」ボタンをクリックすることにより、何回でも
　　やり直しができます。

　　　プレビューで表示される作図領域には、中心線や点字行目盛り（左が片面、右が両面タイプ）の
　　他、図形や点字もそのまま表示されますから、前記のように作図領域に予め位置や大きさの
　　目安を描いておくと、位置決めなどが容易になります。

　　　画像位置の移動先（画像の左上角の行き先）をカーソルでクリックするか、または、「Ｘ座標」
　　と「Ｙ座標」欄に座標値を設定して「移動」ボタンをクリックすれば、画像を直接移動させること
　　ができます。また、「倍率（％）」欄の値を設定して「移動」ボタンをクリックすれば、下絵の
　　サイズを変えることができます。

　　　「移動」ボタンによる位置とサイズの変更は一緒に実行することができますし、プレビューを
　　やり直すより短時間で処理できます。
　　　領域の切り取りをやり直す場合には、「領域」ボタンをクリックすると元の画像が表示されるの
　　で、改めて領域を指定し「プレビュー」ボタンをクリックします。

c. プレビュー　の説明図の続き。 【移動の方法-2】 マウスで画面の左上隅の位置 （座標　0，683）をクリックして、 画像の取り込み位置を 指定し直したところ。 　　Ｘ、Ｙの座標値をそれぞれ入力し、 　　[移動]ボタンを押すことでも 　　同様のことができる。 　　（→ 【移動の方法-1】 へ） [プレビュー]ボタンを押して、何度でも やり直しができる。	【移動の方法-2-補足】 プレビューで、Edel画面上での貼り付け位置を 　　　確認するとき、画面下のステータスバーに 　　　下記のように表示される。 　　　「画面上のクリックで位置を変更できます。 　　　プレビューはやり直せます。 　　　良ければ実行して下さい。」 読み込み位置が決定したら、[実行]ボタンを押して確定する。

　　　プレビュー画面がＯＫなら、「実行」ボタンをクリックして下絵を作図領域に実際に貼り付け
　　ます。
　　　もし、その後に下絵の不具合があった場合などには、メニューバーの［表示］　→　［下絵（画像）］
　　　→　［開始・制御］を指定すると、最後のプレビュー前の状態のウィンドウが表示されて、やり直し
　　ができます。

[実行]ボタンを押して、 Edelに下図が読み込まれたところ。 　　画面が、Edelの画面に変わっている。	[Insert]キーを押し、下図を非表示にしたところ。 ［表示］→［下絵（画像）］→［表示／非表示］ でも同様のことができる。

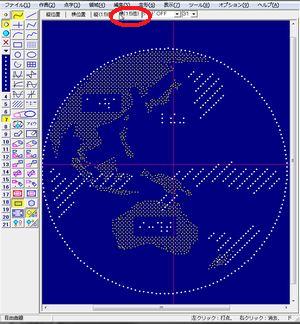

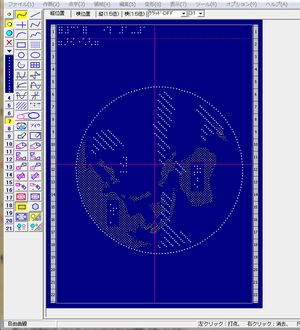

　　　作図領域に下絵を貼り付けた状態で、すべての作図操作が下絵の無いときと全く同様にできます。

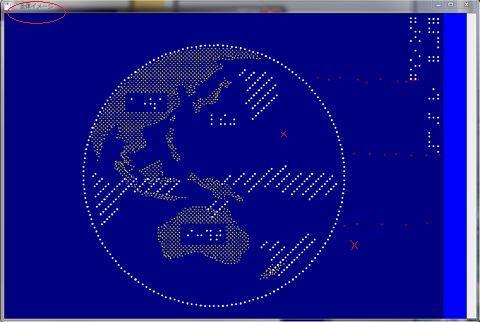

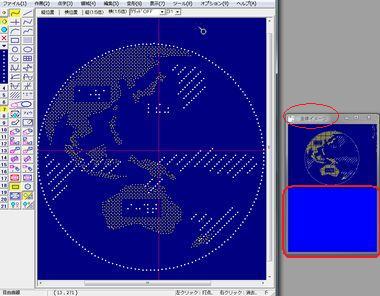

　　　「全体イメージ」を表示しておけば、下絵のない図をモニターすることができます。

　　　一時的に下絵を消したいときは、メニューバーの［表示］　→　［下絵（画像）］　→　［表示／非表示］
　　を指定するか、Insert キーを押します。これらはトグルになっており、再表示したいときも同じ
　　操作をします。
　　　貼り付けてある下絵が不要になったときは、メニューバーの［表示］　→　［下絵（画像）］　→　
　　［終了］を指定して下絵（画像）の処理を完全に終わらせます。

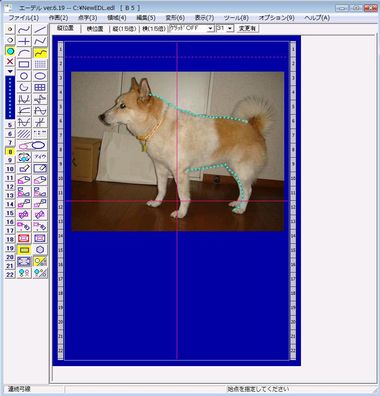

下絵を元に作図。ここは、輪郭をなぞってみた（図中、水色の点）。 作図途中で、一時的に下絵を消して点図を確認することも可能。 ［表示］→［下絵（画像）］→［表示／非表示］、または Insert キー。 下絵表示の必要がなくなったら[表示]-[下絵(画像)]-[終了]で、 下絵処理を終了させる。

　　　画面のオプションで「下絵（画像）を再起動時に継承する」が指定されているときには、下絵を
　　［終了］させないでエーデルを終了した場合に、次にエーデルを起動すると、同じ下絵が自動的に
　　作成され、再表示されるか、または、一時的な非表示（前回の下絵を非表示状態で終わった
　　場合）の状態になります。

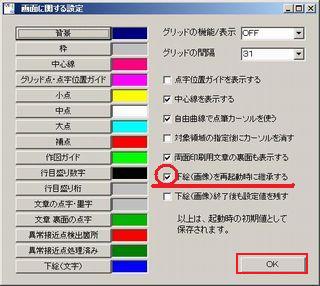

下図が読み込まれている状態で [新規作成]しても、下図は消えない。	[オプション]-[画面]で、 [下絵（画像）を再起動時に継承する]　の チェックを外せば、次回Edel起動時から 読み込まれなくなる。

　　　また、このときに何かの事情で、前に使った下絵の画像ファイルを読み込めないと、下絵を作ら
　　ずにエーデルを起動するかなどの問い合わせメッセージが出ます。
