例題２ 設定を変えて描く − 少し設定を変えれば、快適に描画できる −
目次
１． そのままの設定〜 “グリッド表示”
・・・・・・動画「帆かけ舟−１」
２． “折れ線” で描く／ “グリッド機能ＯＮ”
・・・・・・動画「帆かけ舟−２」
３． “ペイント” する
・・・・・・動画「帆かけ舟−３」
４． “異常接近点” の検出と処理
・・・・・・動画「帆かけ舟−４」
５． はみだした点を取る
・・・・・・動画「帆かけ舟−５」
● ここから、本文です。
次に、「帆かけ舟」を描いてみましょう。
ここでは、描画をする上で便利な機能も紹介しながら、手順を紹介します。
次のように、手順ごとに 動画 を作りました。
クリックすると、自動的にファイルがサイトからダウンロードされ、ＡｄｏｂｅＲｅａｄｅｒ が開いて動画が始まります。
ここでは、描画をする上で便利な機能も紹介しながら、手順を紹介します。
次のように、手順ごとに 動画 を作りました。
クリックすると、自動的にファイルがサイトからダウンロードされ、ＡｄｏｂｅＲｅａｄｅｒ が開いて動画が始まります。

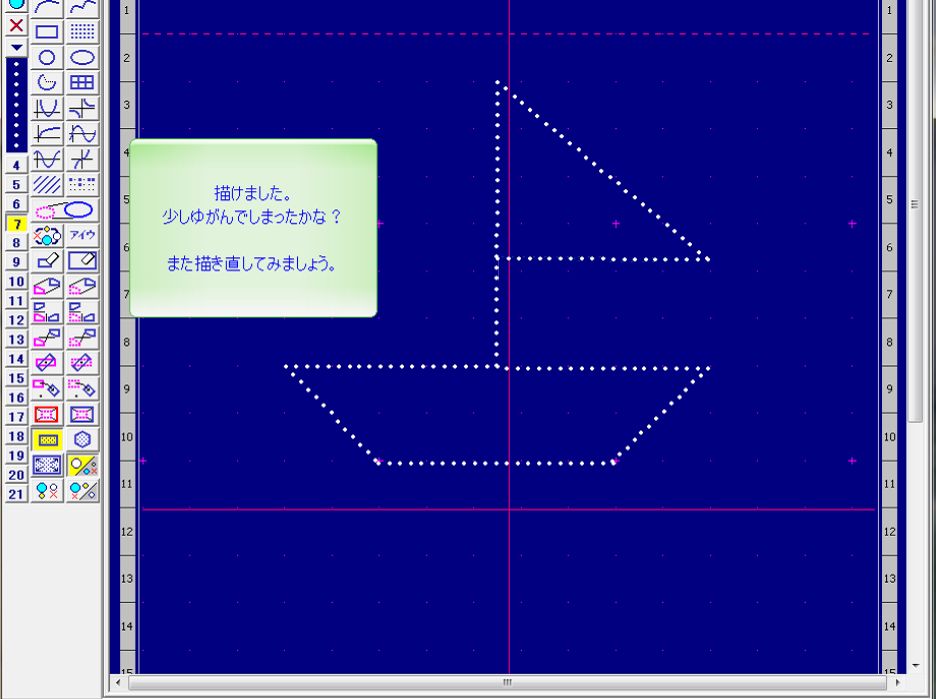

１．そのままの設定 から〜“グリッド表示”
→ 関連ページ （３．オプション（１）b. c. 、
５．作図（１）e. 、
６．作図の補助（１）） へ
| 動画 「帆かけ舟−１」 |
|---|
 |
| 初起動そのままの設定で描いてみます。 まっすぐに描くべき線も曲がってしまったり、左右対称に描くのもなかなか難しいものです。 そこで、グリッドを表示させてみました。 |

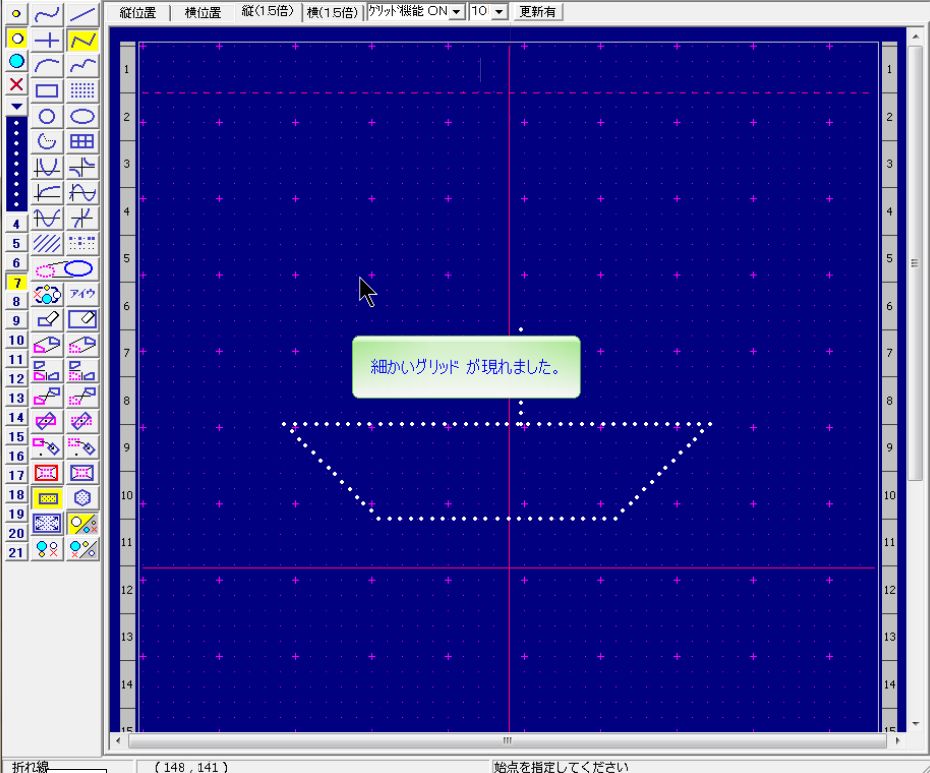

２．“折れ線”で描く／“グリッド機能ＯＮ”
→ 関連ページ （３．オプション（１）b. c. 、
５．作図（１）e. 、
６．作図の補助（１）） へ
| 動画 「帆かけ舟−２」 |
|---|
 |
| グリッド機能をＯＮにしてみたところ、かえって自由な描画ができなくなってしまいました。 グリッドの間隔を細かくして解消しました。 |

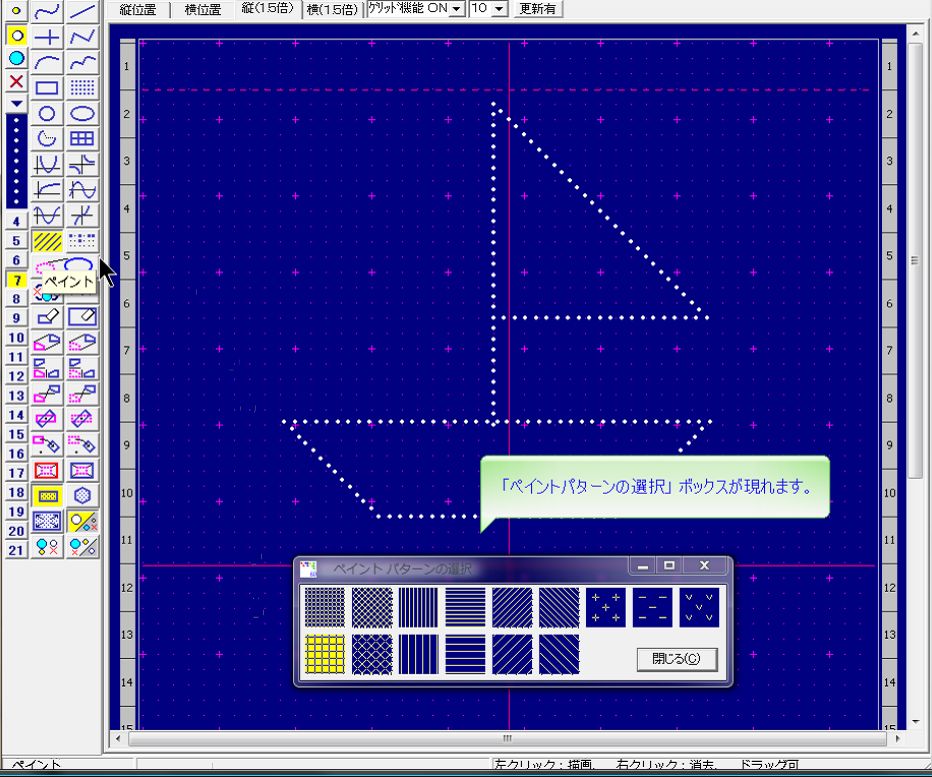

３． “ペイント” する
→ 関連ページ （５．作図j. 、
点図作成のコツ（２）j. ） へ
| 動画 「帆かけ舟−３」 |
|---|
 |
| 輪郭を描いた舟にペイントしてみます。 帆の部分と船体とを別のパターンでペイントしてみました。 ボタンを押さえながらマウスを動かすのが、慣れないとうまくいかないものです。 |
４． “異常接近点” の検出と処理
→ 関連ページ （７．編集と変形（７）、
点図作成のコツ（２）e. ） へ
| 動画 「帆かけ舟−４」 |
|---|
 |
| 点と点との距離が近づきすぎた場合、点字印刷をしたときに 紙が切れやすく なり、触読もしづらく なります。 そのような点の異常接近を自動的に 検出し、解消します。 |

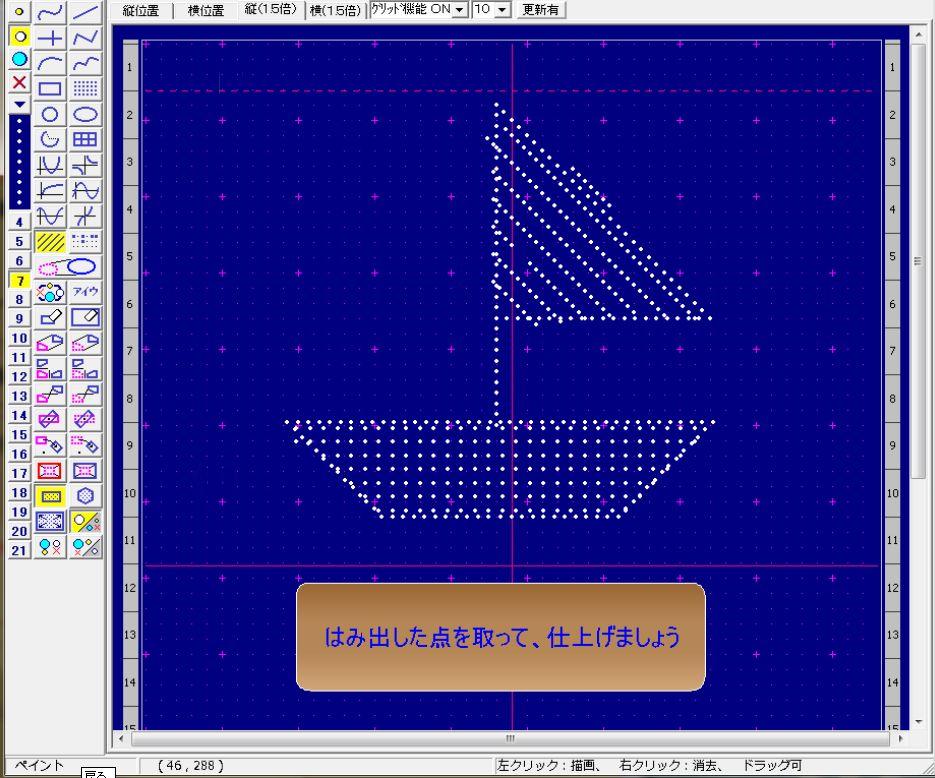

５．はみ出した点を取る
→ 関連ページ （７．編集と変形（２）、
点図作成のコツ（２）c. へ
| 動画 「帆かけ舟−５」 |
|---|
 |
| 仕上げに、はみ出して描いてしまった余計な点を消去します。 ここでは、自由曲線モードの右クリックを使うやり方と、領域を指定して消去する方法で消去しています。 |
